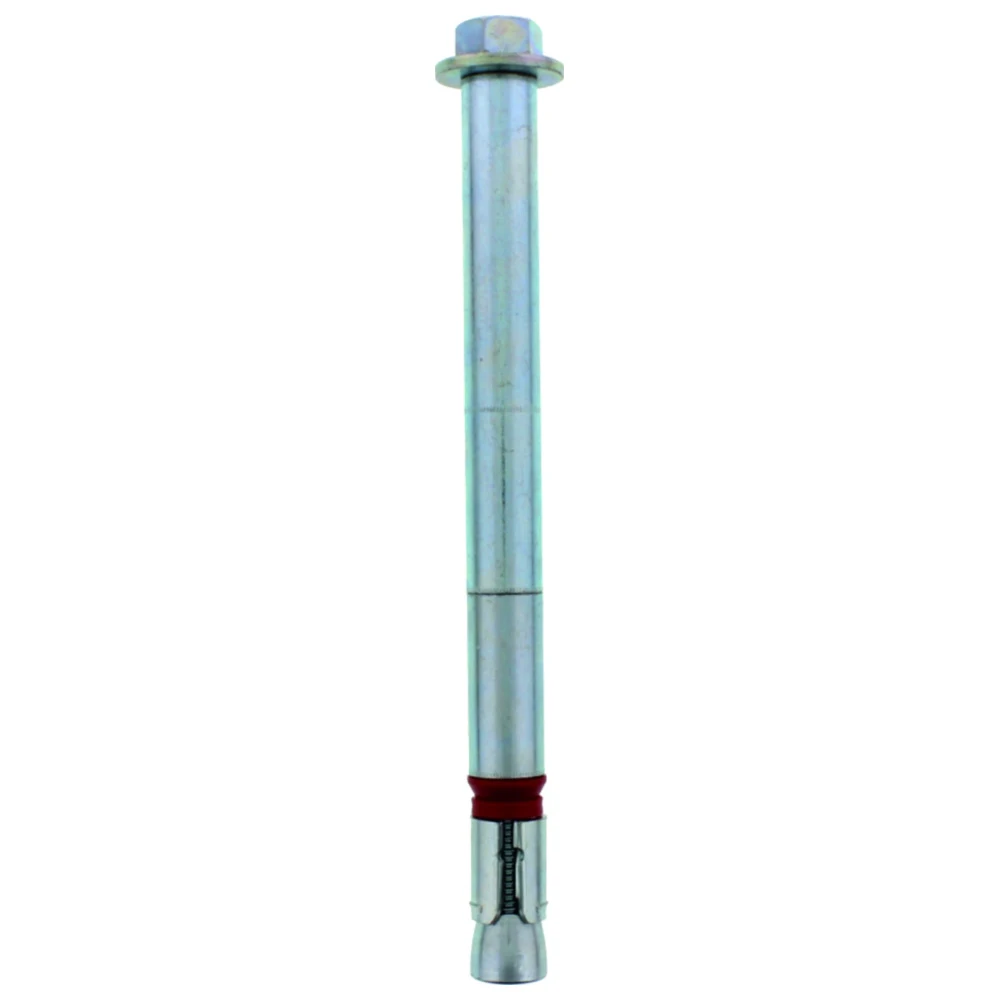

Dübel für schwere Verankerungen B 24/156

Originalbezeichnung: Dübel B 24/156

Der Dübel B 24/156 ist eine hochwertige Lösung für mittlere bis schwere Verankerungen im gerissenen und ungerissenen Beton. Ausgestattet mit einem Bolzenkopf und aus verzinktem Stahl gefertigt, bietet dieser Schwerlastanker höchste Zuverlässigkeit. Die ETA, Option 1 zugelassene Konstruktion zeichnet sich durch ein leistungsfähiges Durchsteckankersystem mit einer dreifach spreizenden Spezialhülse aus, die es ermöglicht, selbst bei kleinen Achs- und Randabständen sehr hohe zulässige Lasten zu erreichen. Die integrierte Kunststoff-Pressring sorgt dafür, dass das Befestigungsteil dauerhaft gegen den Untergrund verspannt wird und verhindert ein Mitdrehen des Ankers während der Montage.

Vorteile

• ausgezeichnete Zug- und Querlasten

Anwendungsbeispiele

• Verwendung für Stahstützen, Geländer, Maschinen, Gerüste und Konsolen.

Technische Merkmale:

Durchmesser Bohrer mm: 24

Dübellänge über alles mm: 290

Gewindegröße: M 16

Bohrlochtiefe mm: 275

Notwendige Verankerungstiefe im Beton mm: 215

Max. Klemmstärke Bauteil mm:

Anzugsmoment Dübel Nm: 160

Hersteller Nr.: Nussbaum B 24/156 SZ

EAN: 4043315071415
